Abrazadera Alta Presión

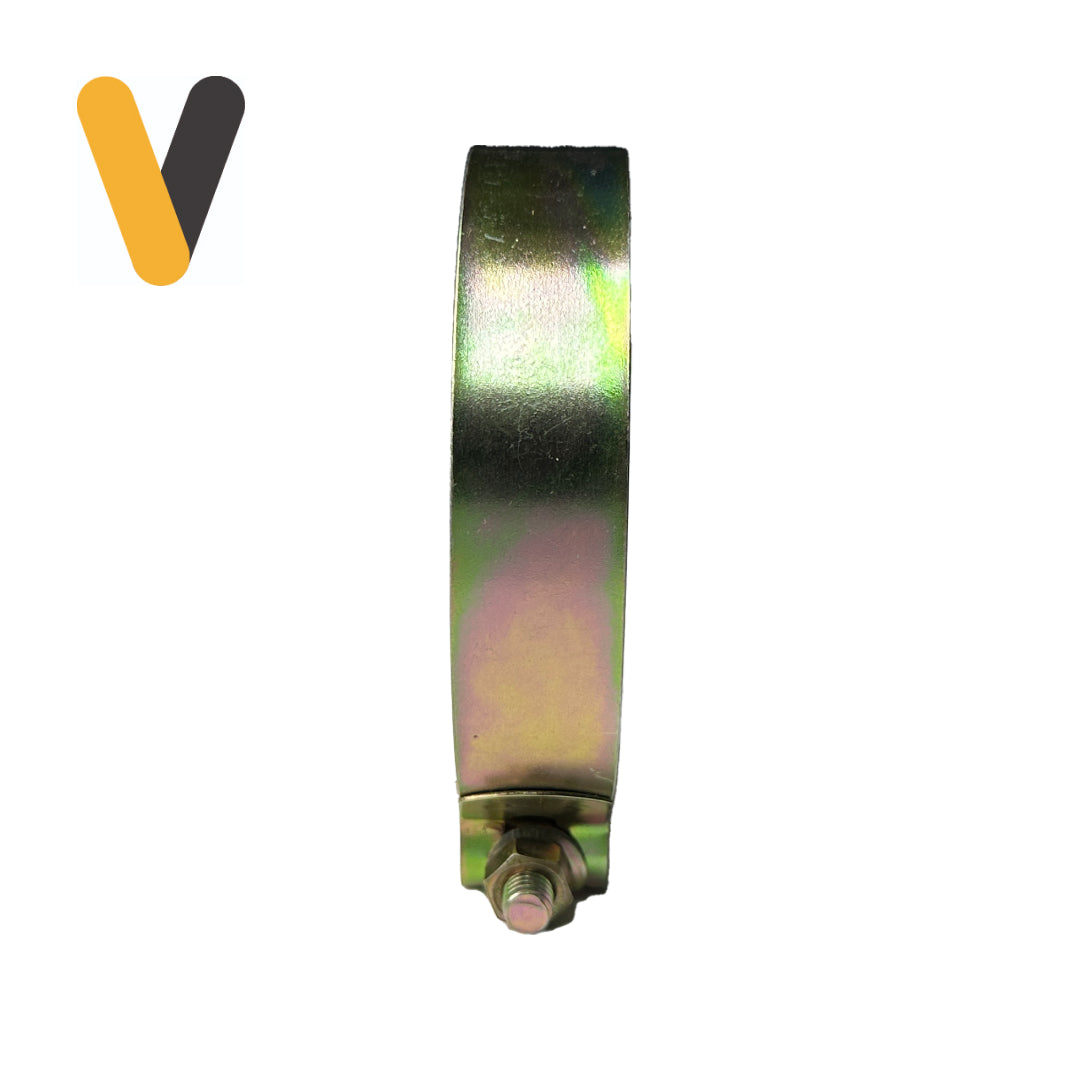

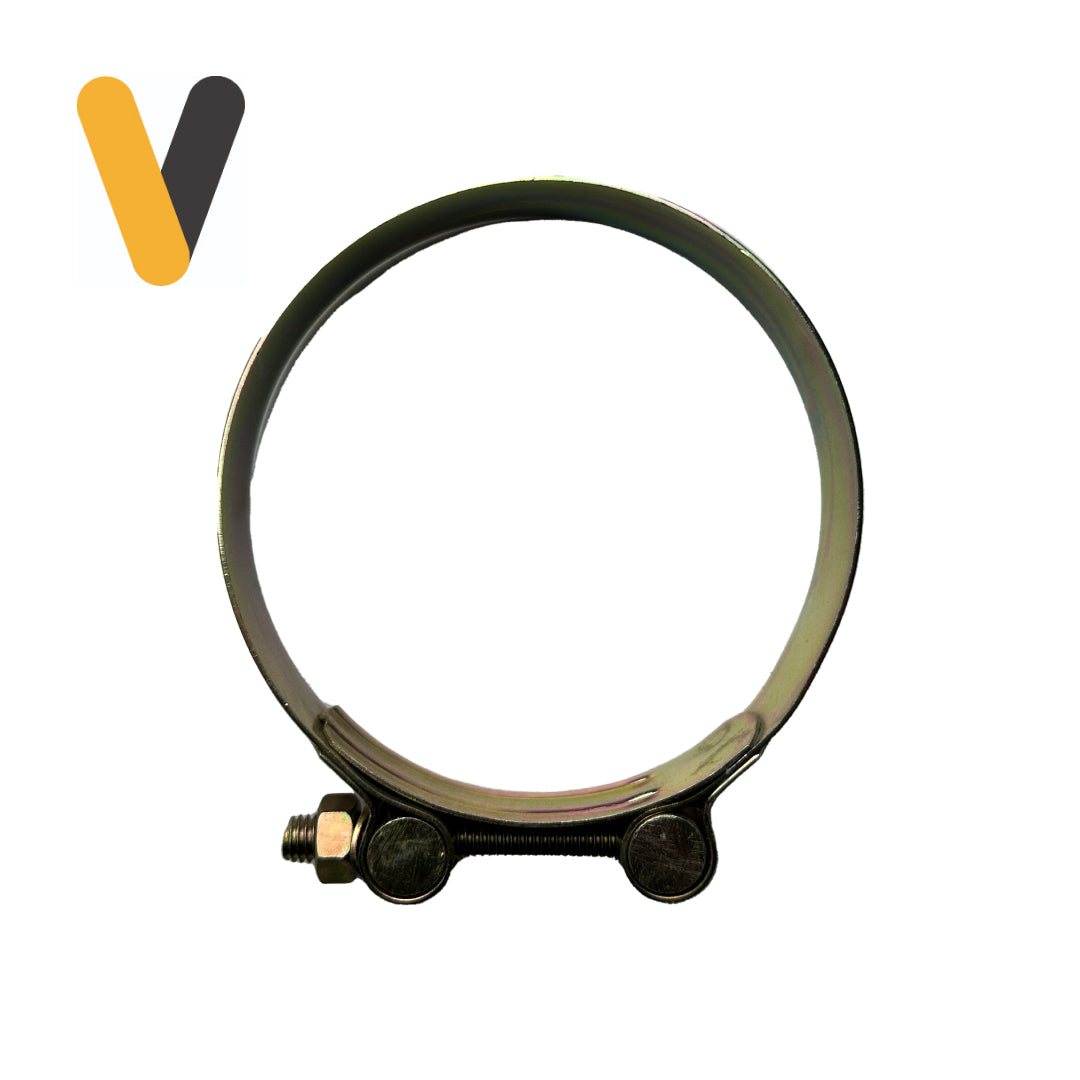

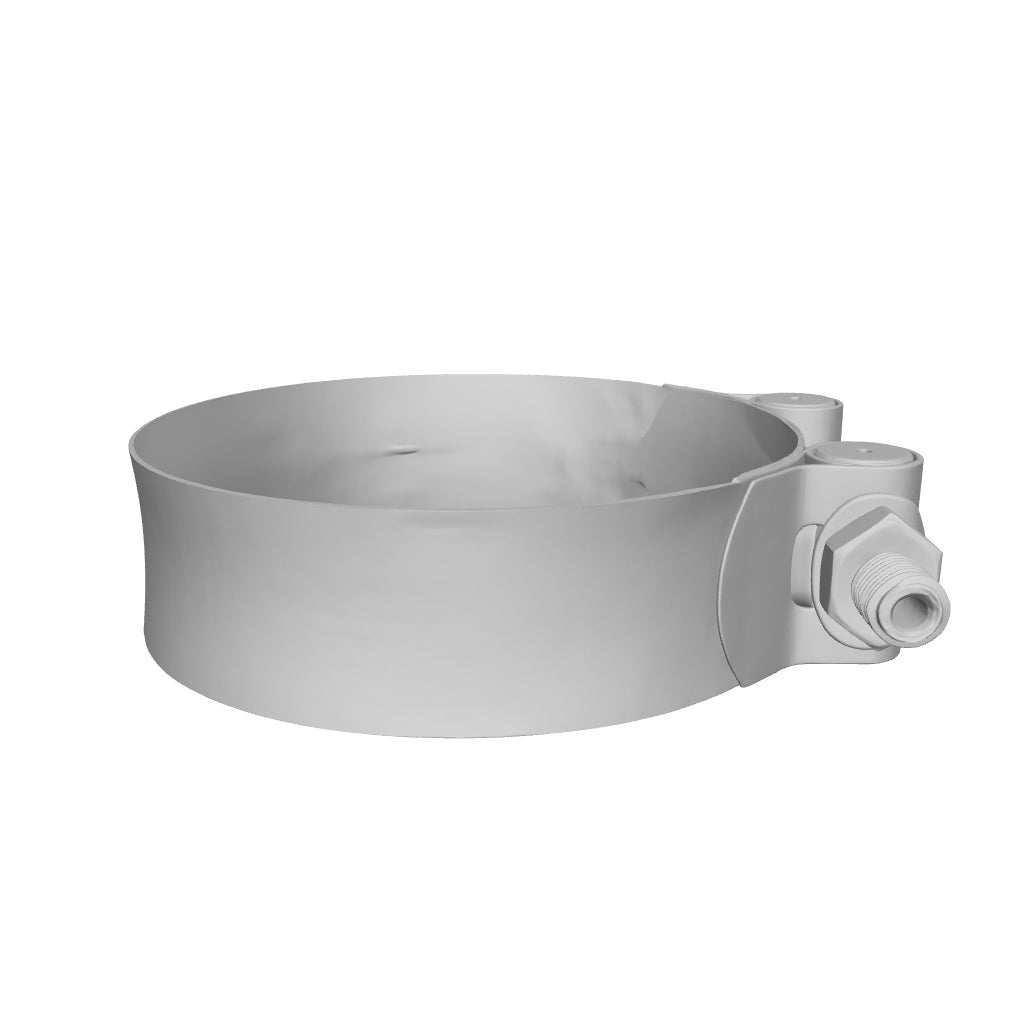

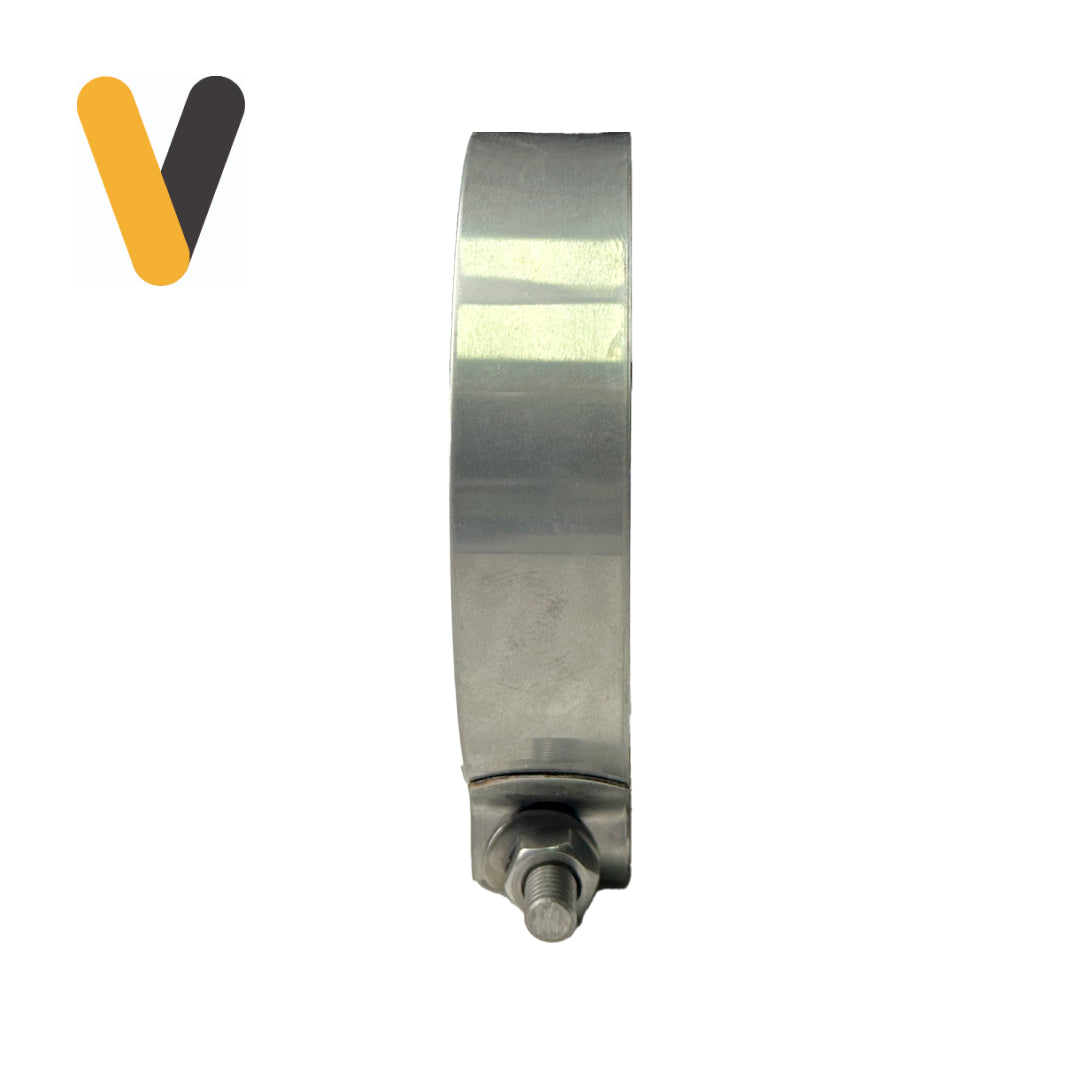

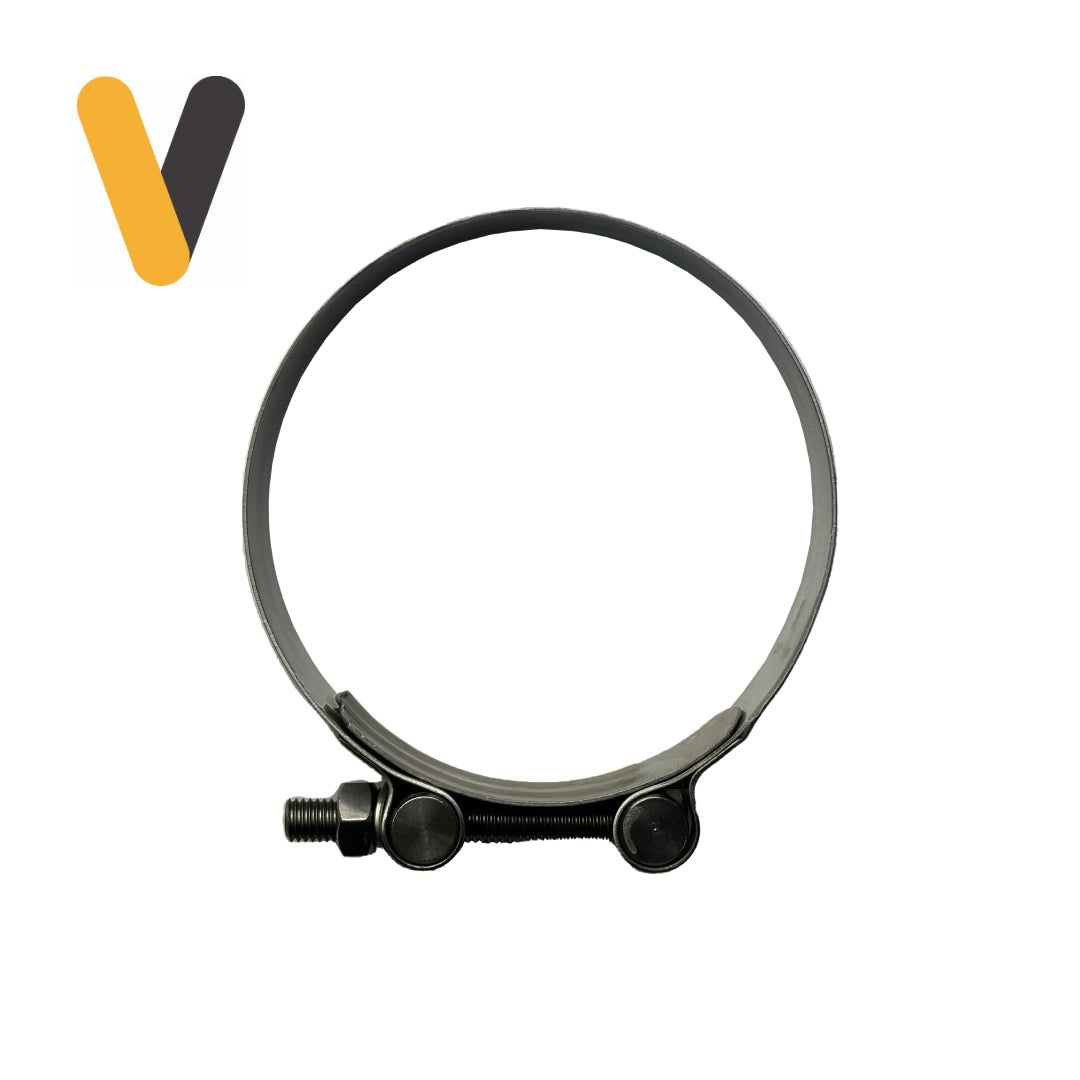

La Abrazadera de Alta Presión —también conocida como abrazadera reforzada tipo supra, abrazadera de perno y muñón o clamp de banda ancha (heavy duty)— es un clamp de banda continua en acero inoxidable SS316 o acero zincado diseñado para fijar mangueras y mantener un cierre hermético en líneas que trabajan con presión. A diferencia de una abrazadera sinfín común, usa una banda ancha de una sola pieza cuyos extremos enrollados forman dos muñones, unidos por un perno roscado con tuerca hexagonal; un puente bajo el cierre reparte la fuerza de apriete de forma uniforme en todo el perímetro y entrega mayor torque y resistencia. Disponible en 34 numeraciones, del N°3 (17–19 mm) al N°Z (187–200 mm), cubre diámetros de manguera de 17 a 200 mm para aplicaciones industriales, hidráulicas y de riego.

Aplicaciones y usos

Esta abrazadera de alta presión (abrazadera para manguera, abrazadera industrial reforzada) se utiliza en sistemas hidráulicos, sistemas neumáticos, conducción de fluidos, líneas de vapor y riego agrícola. Es compatible con mangueras de caucho, PVC, silicona y Teflón, proporcionando un cierre hermético en instalaciones que requieren estanqueidad y soportan presión o vibración. La versión en acero inoxidable SS316 se recomienda para ambientes con humedad o exposición a agentes corrosivos (plantas de tratamiento de agua, industria alimentaria, marina); la versión zincada / galvanizada ofrece una solución económica para ambientes secos e interiores.

Cómo elegir la medida correcta

Cada numeración corresponde a un rango de diámetro exterior de la manguera o tubo a sujetar. Para elegir la abrazadera correcta, mida el diámetro exterior de la manguera ya montada sobre el espigo o conexión y seleccione la numeración cuyo rango incluya esa medida. Si su medida queda en el límite entre dos números, elija el rango superior para asegurar suficiente recorrido de apriete. Por ejemplo, una manguera de 50 mm de diámetro exterior corresponde a la N°F (46–51 mm) o N°G (50–54 mm).

Especificaciones técnicas

• Tipo: abrazadera reforzada de banda ancha tipo supra, con cierre de perno pasante y muñones, de alta presión.
• Materiales: acero inoxidable AISI 316 (SS316) o acero zincado/galvanizado.
• Rango total: 17 a 200 mm de diámetro.
• Numeraciones (34): N°3 (17–19 mm), N°4 (20–22 mm), N°5 (21–23 mm), N°6 (23–25 mm), N°7 (25–28 mm), N°8 (26–29 mm), N°9 (29–32 mm), N°A (32–35 mm), N°B (35–38 mm), N°C (38–43 mm), N°D (42–45 mm), N°E (44–47 mm), N°F (46–51 mm), N°G (50–54 mm), N°H (52–57 mm), N°I (56–63 mm), N°J (61–68 mm), N°K (68–74 mm), N°L (74–80 mm), N°M (79–86 mm), N°N (86–93 mm), N°Ñ (91–99 mm), N°O (97–106 mm), N°P (104–112 mm), N°Q (110–120 mm), N°R (116–125 mm), N°S (124–132 mm), N°T (130–138 mm), N°U (138–146 mm), N°V (146–155 mm), N°W (155–163 mm), N°X (163–174 mm), N°Y (174–187 mm), N°Z (187–200 mm).
• Compatibilidad: mangueras de caucho, PVC, silicona y Teflón.
• Aplicaciones: industria, plantas de tratamiento de agua, talleres, riego y uso general.

Preguntas frecuentes

¿Qué diferencia hay entre la abrazadera de alta presión y una abrazadera sinfín común?
La abrazadera de alta presión usa una banda ancha de una sola pieza con cierre de perno y muñones (tipo supra), que distribuye el apriete de forma uniforme y soporta mayor torque, presión y vibración que una abrazadera sinfín tradicional.

¿Es lo mismo que una abrazadera T-bolt?
No. Aunque suelen confundirse porque ambas son abrazaderas de banda ancha para alta presión, la T-bolt usa un perno con cabeza en forma de "T" que engancha en un muñón y se aprieta con tuerca en el extremo. Esta abrazadera es del tipo supra: los extremos de la banda forman dos muñones y un perno roscado los atraviesa y une. Cumplen aplicaciones similares de sujeción de mangueras sometidas a presión.

¿Cuál material elijo, inoxidable SS316 o zincado?
Elija acero inoxidable SS316 para ambientes húmedos, corrosivos, marinos o de industria alimentaria; elija zincado / galvanizado para ambientes secos e interiores donde busca una solución más económica.

¿Cómo sé qué numeración necesito?
Mida el diámetro exterior de la manguera montada y elija la numeración cuyo rango (en mm) incluya esa medida.
